META Post-Processor: Yapısal ve CFD Analizleri İçin İleri Seviye Sonuç Değerlendirme ve Raporlama Çözümleri
Genel Bakış
META, farklı CAE disiplinlerinden elde edilen simülasyon sonuçlarının görselleştirilmesi, analiz edilmesi, karşılaştırılması ve raporlanması için geliştirilmiş yüksek performanslı, multidisipliner bir CAE post-processor'dır.
Hesaplamalı Akışkanlar Dinamiği (CFD) süreçlerinden karmaşık Yapısal Analiz (FEA) disiplinlerine kadar büyük miktardaki sonuç verisini hızlıca işleyen META; 2D ve 3D verileri tek bir çalışma ortamında birleştirir. Yüksek seviyedeki otomasyon yetenekleri, animasyon etkileşimleri, gelişmiş grafik analizleri ve otomatik raporlama araçları ile sonuç değerlendirme süreçlerini hızlandırarak mühendisin sonuç dosyalarını yönetmek yerine model davranışını anlamasına ve tasarım kararlarına odaklanmasına imkan tanır.
Temel Kabiliyetler ve İş Akışları
1. Yüksek Performanslı Altyapı ve 3D Sonuç Görselleştirme
Karmaşık ve büyük simülasyon modellerinden elde edilen sonuçları yüksek performansla görüntüleyin ve model davranışını anında inceleyin.
- Kesintisiz Veri Okuma: Düşük bellek kullanımı ve yüksek işlemci optimizasyonu sayesinde devasa boyuttaki CFD ve yapısal analiz çıktıları saniyeler içinde yüklenir.
- Etkileşimli İnceleme: Kontur (contour) haritaları, vektör alanları, kesit düzlemleri (cutting planes) ve animasyonlar gerçek zamanlı olarak akıcı bir şekilde kontrol edilir.
- Bileşen Bazlı Analiz: Model üzerindeki gerilme, deformasyon, basınç, hız ve sıcaklık gibi farklı sonuç bileşenleri parçalar veya tanımlı bölgeler bazında izole edilerek detaylandırılır.
2. 2D Grafikler ve İleri Seviye Sonuç Analizi
Simülasyon çıktılarını yalnızca 3D görsellerle sınırlı tutmayın; gelişmiş 2D grafik araçlarıyla derinlemesine mühendislik analizi yürütün.
- Bütünleşik Veri Değerlendirme: 2D grafikler ile 3D model sonuçları aynı çalışma ortamında birbirleriyle senkronize şekilde incelenir.
- Matematiksel Hesaplamalar ve Korelasyon: Yüklü sonuç verileri üzerinde türev, entegral, filtreleme ve matematiksel işlemler yapılabilir; test verileri ile simülasyon sonuçları (correlation) doğrudan karşılaştırılır.
- Farklı Veri Kaynakları: Çeşitli çözücü ve test sistemlerinden gelen veriler tek bir platformda birleştirilerek bütüncül yorumlama sağlanır.

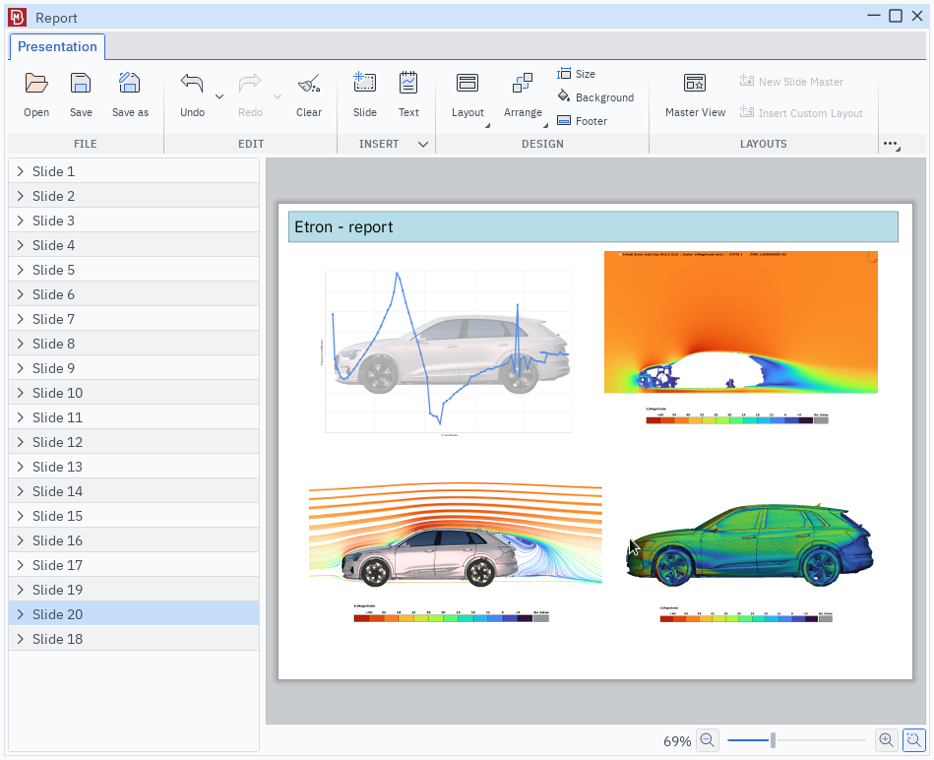

3. Otomatik Post-Processing ve Raporlama
Tekrarlanan analizlerde aynı sonuçların tekrar tekrar manuel olarak hazırlanması nedeniyle oluşan zaman kaybına son verin.
- Standartlaştırılmış İş Akışları (Workflows): Sonuçların okunmasından görselleştirilmesine, kritik değerlerin tespitinden rapor oluşturulmasına kadar tüm süreç otomatikleştirilebilir.
- Kurumsal Standartlar: Kurumlara özel şablonlar tanımlanarak her analiz sonrasında aynı standartlarda yüksek kaliteli çıktılar elde edilir.
4. Etkileşimli Nesne Yönetimi: Animasyon, Grafik, Video ve Rapor Entegrasyonu
Farklı post-processing çıktılarını birbiriyle ilişkilendirerek karmaşık mühendislik verilerini en anlaşılır şekilde sunun.
- Nesne Etkileşimi: Animasyonlar, 2D grafikler, gerçek test videoları, hesaplama tabloları ve raporlar aynı çalışma süreci içerisinde dinamik olarak birbirine bağlanır.
- Bütüncül Sunum: Grafik üzerindeki bir pik noktasına tıklandığında 3D model üzerindeki ilgili an ve deformasyon eş zamanlı olarak görüntülenir.
5. Disipline Özel Çalışma Alanları (Discipline-Specific Environments)
Farklı analiz disiplinlerinin kendilerine özgü değerlendirme standartlarına doğrudan uyum sağlayan özelleştirilmiş arayüzler.
- Uzmanlaşmış Modüller: NVH, Crash & Safety, Kompozit, Dayanım (Durability) ve CFD analizleri için önceden kurgulanmış özel değerlendirme araçları ve otomatik raporlama şablonları sunulur.
Farklı Analiz Disiplinleri İçin Ortak Post-Processing Platformu
META, tüm mühendislik disiplinlerinin sonuç değerlendirme ihtiyaçlarına yanıt veren multidisipliner bir CAE platformudur:
- Yapısal Analiz (FEA): Gerilme, şekil değiştirme, sehim dağılımları ve eleman bazlı kuvvet/moment değerlendirmeleri.

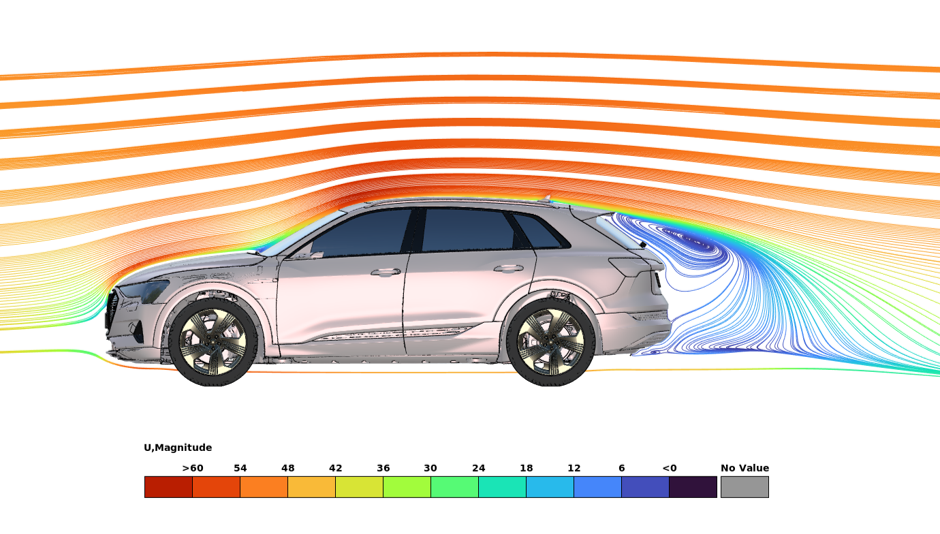

- Hesaplamalı Akışkanlar Dinamiği (CFD): Vektör alanları, akış çizgileri (streamlines), izo-yüzeyler (iso-surfaces), basınç kayıpları, debi ve ısı transferi analizleri.
- Çarpışma ve Güvenlik (Crash & Safety): Biyomekanik dummy değerlendirmeleri, deformasyon enerjisi analizleri, ISO/NCAP standartlarına uygun otomatik raporlama.
- NVH (Gürültü, Titreşim ve Sertlik): Frekans yanıt fonksiyonları (FRF), mod şekilleri, panel katılım analizleri (panel contribution) ve 2D/3D ses basınç değerlendirmeleri.
- Kompozit Modelleme (Composite): Katman bazlı (ply-by-ply) gerilme ve hasar kriteri (failure index) analizleri.
- Test ve Analiz Korelasyonu: Deneysel test verileri ile simülasyon sonuçlarının üst üste konularak doğrulanması.
Simülasyon Sonuçlarınızı Daha Etkin Değerlendirin
Sonuç okuma ve raporlama için harcanan zamanı azaltarak mühendislik sonuçlarını anlamaya ve doğru tasarım kararlarına odaklanın.
