ANSA Pre-Processor: Yapısal ve CFD Analizleri İçin İleri Seviye CAE Modelleme Çözümleri

Genel Bakış

ANSA, CAD verilerinden başlayarak analiz için hazır çözücü (solver) girdi dosyalarının oluşturulmasına kadar tüm model hazırlama sürecini tek bir bütünleşik ortamda gerçekleştirmek için geliştirilmiş multidisipliner bir CAE pre-processor'dır.

Hesaplamalı Akışkanlar Dinamiği (CFD) süreçlerinden karmaşık Yapısal Analiz (FEA) disiplinlerine kadar endüstrinin en zorlu gereksinimlerini karşılayan ANSA; geometri hazırlama, ağ (mesh) oluşturma, montaj (assembly), bağlantı tanımlama, kalite kontrolü ve çözücü kurulumu adımlarını gelişmiş otomasyon yetenekleriyle bir araya getirir. İç ve dış akış simülasyonlarından karmaşık aerodinamik ve çarpışma (crash) analizlerine kadar tüm süreçlerde modelleme süresini belirgin şekilde kısaltarak mühendislik üretkenliğini en üst seviyeye çıkarır.

Temel Kabiliyetler ve İş Akışları

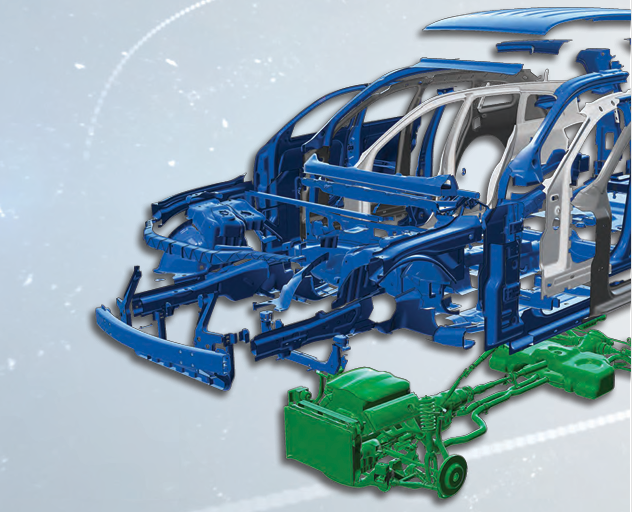

1. Yüksek Performanslı Altyapı, CAD Entegrasyonu ve Geometri Yönetimi

Mevcut tasarım verilerinizi hiçbir kayıp yaşamadan doğrudan simülasyona aktarın; karmaşık geometrileri kusursuz şekilde analize hazırlayın.

• Yüksek İşleme Gücü: 64-bit mimarisi, sınırsız bellek kullanımı ve çok çekirdekli işlemci desteği sayesinde en devasa yapısal ve CFD modellerini sorunsuz işler.
• Gelişmiş Geometri Temizleme (Healing & Cleanup): Hatalı geometriler onarılır, yüzeyler temizlenir ve detaylar basitleştirilir. Sheet metal ve döküm (casting) parçalar için orta yüzey (middle surface) idealizasyonu saniyeler içinde gerçekleştirilir.
• Akıllı Yüzey ve Sızıntı Tespiti: CFD analizleri için iç/dış akış alanları, ıslak yüzeyler ve kesişimler otomatik algılanır. Otomatik sızıntı (leak detection) araçları ile modeldeki tüm açıklıklar taranarak kapatılır ve model sızdırmaz hale getirilir.
• Model Karşılaştırma: Farklı CAD revizyonları arasındaki geometrik farklar anında taranarak mevcut modeller en az eforla güncellenir.

2. Gelişmiş Mesh Oluşturma ve Wrapping

Yapısal ve akışkanlar dinamiği disiplinlerinde en yüksek çözünürlük ve ağ kalitesini yakalayın.

• Yüzey Ağı (Surface Meshing): Eğrilik, kenar ve yakınlıkları otomatik algılayan algoritmalar; kritik akış hatlarını ve yapısal gerilme bölgelerini koruyarak optimum yüzey ağı üretir. Düzensiz ağ yapıları yeniden düzenlenebilir (re-meshing).
• Surface Wrapping: Geometrik karmaşıklığa takılmadan, saatler süren manuel düzeltmeleri dakikalar içinde tamamlar. Manuel temizliğe ihtiyaç duymadan iç/dış sarmalama yaparak tam sızdırmaz modeller oluşturur.
• Hacim Ağı (Volume Meshing): Yapısal ve CFD ihtiyaçları için Tetra, Prizma, Piramit, Hexa eleman türlerinde yüksek hızlı ve kararlı ağlar oluşturur.
• Sınır Tabakası (Boundary Layer) Yönetimi: CFD analizlerinde duvar yakınındaki sınır tabakaları için gelişmiş sıkıştırma ve daraltma kontrolleri sunarak dar alanlardaki çakışmaları önler.

3. Montaj (Assembly) ve Bağlantı (Connections) Yönetimi

Büyük CAE modellerinde binlerce parçanın ve bağlantının doğru yönetimi kritik önem taşır.

• Gelişmiş Joining Araçları: Kaynak (spot/seam weld), cıvata, yapıştırıcı ve farklı bağlantı elemanlarının (joining) otomatik oluşturulması ve yönetilmesi.
• Hiyerarşik Yapı: Parça instance'ları, model hiyerarşileri ve farklı bağlantı gösterimleri tek bir merkezden kontrol edilir.

4. Çözücüden Bağımsız Model Kurulumu (Solver-Independent Setup)

Çözücüye geçiş süresini yarıya indirin; simülasyon kurulumunu tek bir ortak altyapı üzerinden yürütün.

ANSA, çalışılmak istenen çözücü seçildiği anda arayüzünü ve parametre yapısını ilgili yazılımın kendi terminolojisine ve sınır koşulu standartlarına adapte eder. Aynı model altyapısından farklı disiplinler için analiz girdileri üretilebilir.

• Yapısal Analiz Çözücü Desteği: Abaqus, NASTRAN, LS-DYNA, ANSYS Structural, PERMAS, PAM-CRASH, RADIOSS.
• CFD Çözücü Desteği: Sektördeki önde gelen tüm majör CFD çözücüleri ile pürüzsüz veri aktarımı ve doğrudan entegrasyon.

5. Model Bütünlüğü ve Kalite Kontrolleri (Check Manager)

Analize gönderilmeden önce modeldeki eksik veya hatalı tanımların tespit edilmesi, çözüm sürecindeki hata riskini sıfıra indirir.

• ANSA'nın Check Manager araçları, çözücülerin gerçekleştirdiği kontrolleri henüz pre-processing aşamasında uygulayarak potansiyel hataları belirler ve otomatik düzeltme önerileri sunar.

6. Süreç Otomasyonu: Batch Mesh, Task Manager ve Python

Tekrarlayan CAE süreçlerini standartlaştırın ve manuel müdahaleyi ortadan kaldırın.

• Batch Mesh: Yüzey ağı, sarmalama (wrapping), sınır tabakası ve hacim ağı adımlarını önceden tanımlı senaryolarla tam otomatik hale getirir. Parça ve özellik filtreleme kuralları sayesinde parametreler doğru bölgelere otomatik atanır.
• Task Manager: Mühendislik süreçlerini belirli modelleme adımlarına ve kalite kriterlerine bağlı iş akışları (workflow) haline getirir.
• Python Scripting: ANSA verilerine doğrudan erişen, özel CAE operasyonlarını otomatikleştiren ve kuruma özgü standartları uygulayan özel uygulamalar geliştirilmesini sağlar.

7. Morphing, Optimizasyon ve Varyant Yönetimi

CAD modelini yeniden çizmeye gerek kalmadan tasarımlarınızı anında optimize edin.

• Direct Fit Morphing: Çözüm ağı (mesh) veya geometri üzerinde doğrudan form değişiklikleri ve parametre tanımlamaları yapılmasını sağlar.
• Tasarım Optimizasyonu: Optimizasyon yazılımları ve çözücülerle entegre çalışarak hassasiyet (sensitivity) analizlerini ve tasarım arayışlarını hızlandırır.
• Ortak Model Altyapısı ile Varyant Yönetimi: Bağımsız modeller oluşturmak yerine; geometri, çözücü tanımları ve özellikler arasındaki değişiklikler Model Data Management ve Model Comparison araçlarıyla kolayca takip edilir.

Farklı Analiz Disiplinleri İçin Ortak Modelleme Platformu

ANSA, tüm mühendislik disiplinlerinin ihtiyaçlarına özel araçlar sunan multidisipliner bir CAE platformudur:

• Yapısal Analiz (FEA): Sonlu eleman modelleri, malzeme ve kesit (property) tanımları, yük ve sınır şartları.
• Hesaplamalı Akışkanlar Dinamiği (CFD): Karmaşık geometrilerin sızdırmaz hale getirilmesi, gelişmiş yüzey/hacim ağı, sınır tabakası ve çözücü kurulumu.
• Çarpışma ve Güvenlik (Crash & Safety): Çarpışma modelleri, bağlantı yönetimi, dummy ve güvenlik sistemlerinin konumlandırılması.
• NVH (Gürültü, Titreşim ve Sertlik): NVH analizlerine yönelik özel model hazırlama, idalleştirme ve CAE araçları.
• Kompozit Modelleme (Composite): Katmanlı (laminate) ve kompozit malzeme yapılarının hassas modellenmesi.
• Optimizasyon: Morphing ve parametrik otomasyon altyapısıyla entegre tasarım optimizasyonu.

ANSA Gücünü Simülasyon Süreçlerinize Dahil Edin

Gelişmiş CAE otomasyonu, esnek çözücü entegrasyonu ve üstün mesh kalitesi ile analiz süreçlerinizi hızlandırın.
