Karmaşık yapılardaki baskı devrelerin uygun maliyetli, ölçeklenebilir bir şekilde ön ve son Sinyal Bütünlüğü (Signal Integrity, SI) çözümü sunmaktadır. Ayrıca tasarım işlemleri içerisinde, sinyal araştırma, analiz ve onaylama imkanı sağlayarak, devre güvenilirliği ve sürekliliği gereksinimlerinin tamamlanmasına imkan verir.

Başlıca Özellikleri

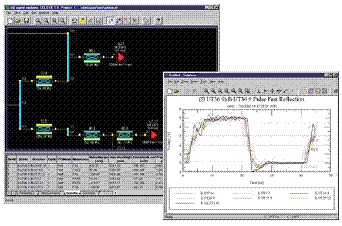

• Sinyal Bütünlüğü: SigXplorer modülü ile tasarımcılar elektriksel topoloji modellerini oluşturup güvenilirliğini kontrol edebilirler. OrCAD Signal Explorer, Via’larda değişimleri, empedans ve hızı etkileyen fiziksel topolojiye ait elektriksel görüntüyü çıkararak, Baskı Devreler (PCB) üzerinde deneme yanılma senaryolarının hızlı bir biçimde gerçekleştirilebilmesine imkan sağlar. Ayrıca tasarım parametre etkilerinin Baskı Devre tasarım akışına müdahale etmeden anlaşılmasını kolaylaştırır.

• Simülasyon Ortamı: OrCAD Signal Explorer, SPICE tabanlı PCB SI simülasyon ortamı sağlar. Tlsim simülasyon motoru, SigWave Waveform görüntüleme, DML (Device Modeling Language), diğer modelleme formatlarından çeviriciler, kütüphane model düzenleyici ve yönetici alt sistemlerini içerir.

• Ölçeklenebilirlik: OrCAD Signal Explorer, zengin ve güçlü teknik unsurlara sahip olup, endüstri lideri Allegro PCB SI L, XL ve GXL modüllerle, veri transferine ihtiyaç duymadan kolay bir şekilde ölçeklenebilir.
